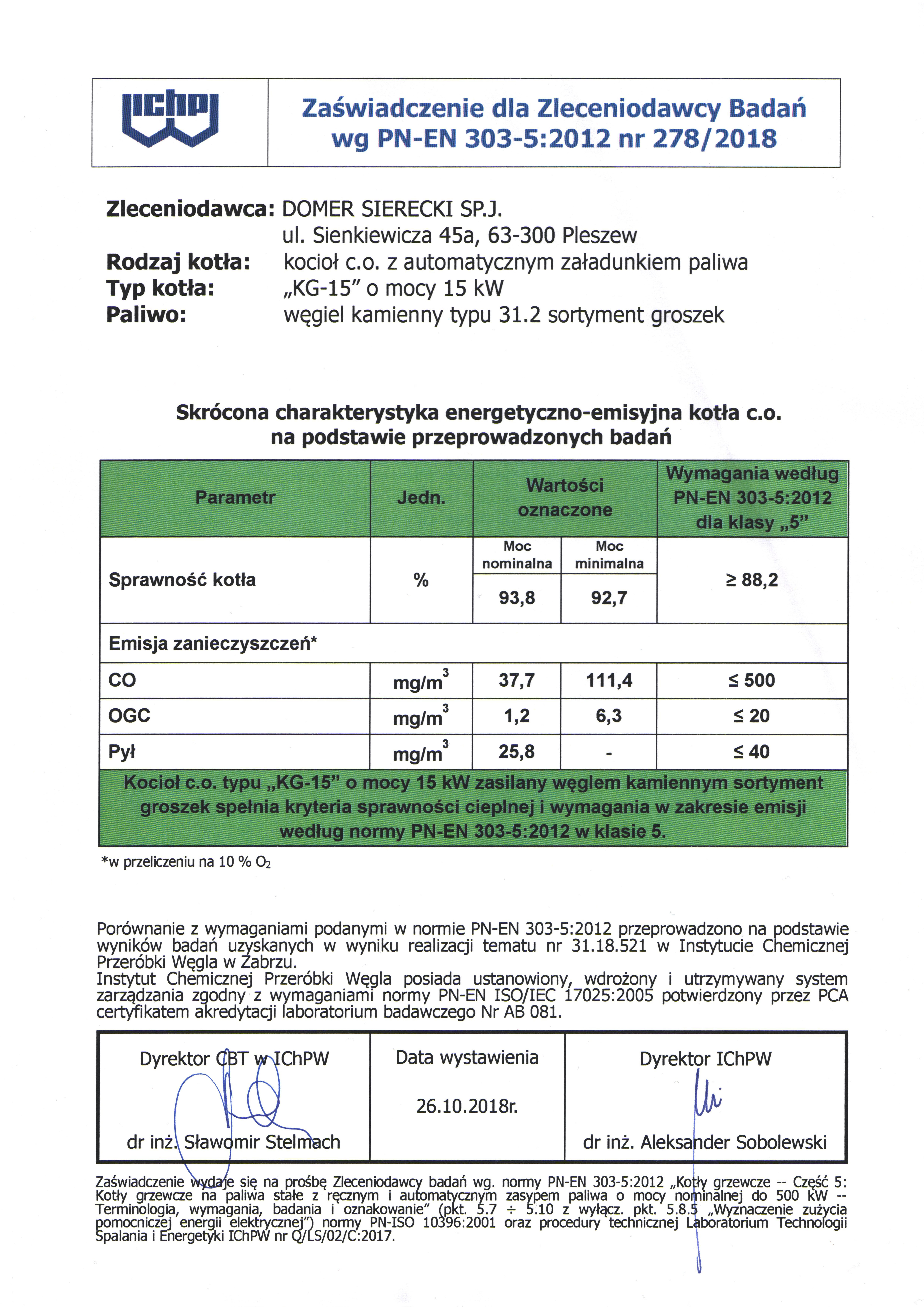

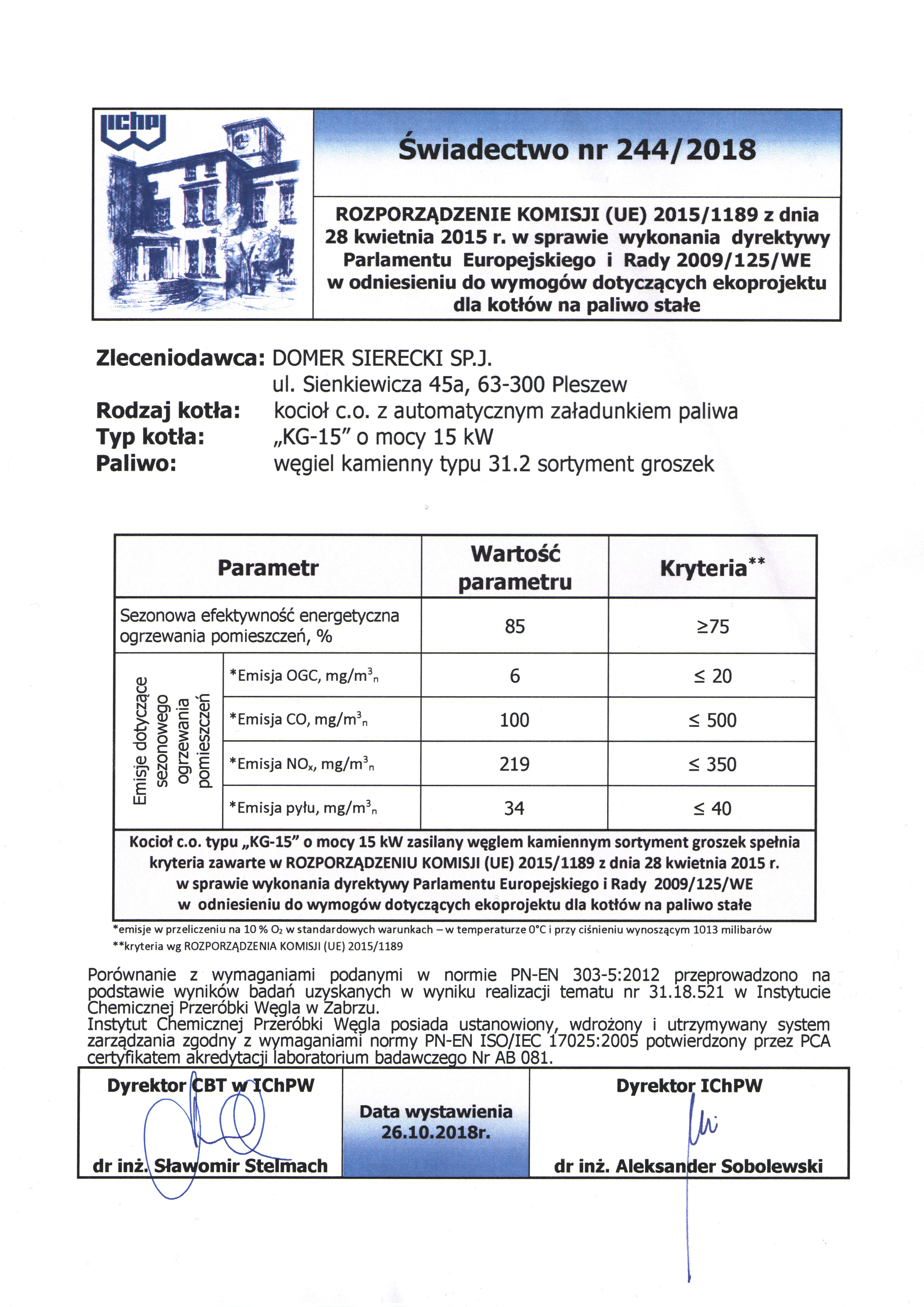

Certyfikaty

Produkowane przez nas kotły centralnego ogrzewania posiadają wymagane badania emisyjno-energetyczne, które zostały potwiedzone certyfikatami zgodności przez uprawnione podmioty... więcej»

Szybki kontakt

+48 607 719 715

Nasze aukcje

Zapraszamy na nasze aukcje w portalu Allegro... więcej»

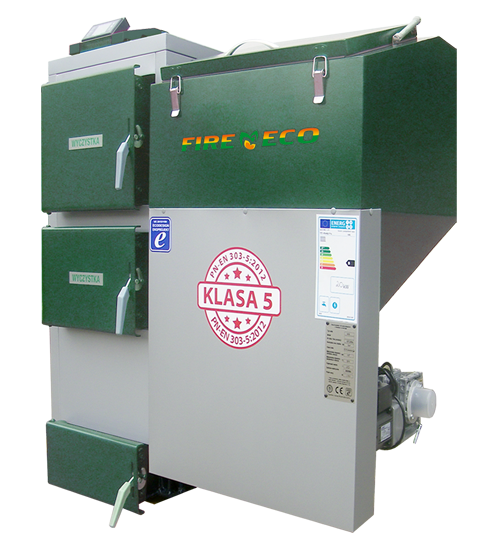

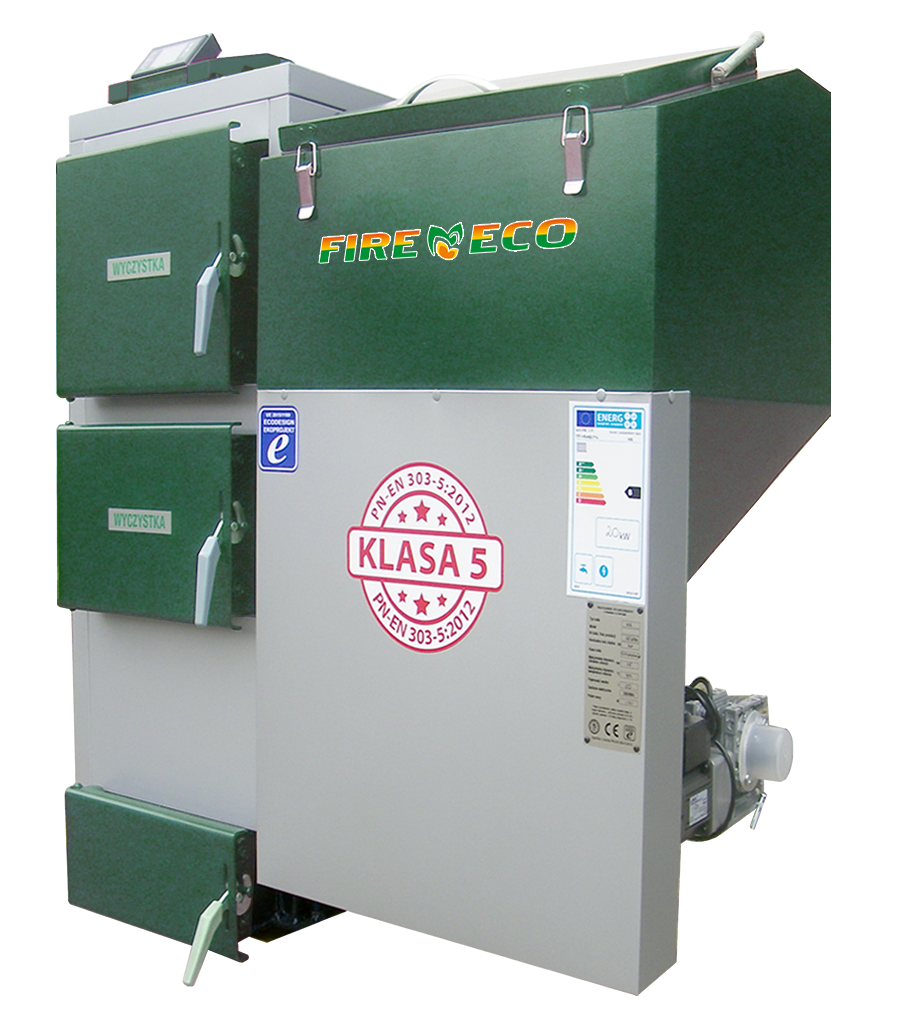

KG 15kW - kocioł 5 klasy & Ecodesign spełnia normy PN-EN 303-5:2012

Informacje

Nowoczesny kocioł grzewczy KG 15kW - 5 klasy spełnia wymogi normy PN-EN 303-5:2012 oraz ECODESIGN (Ekoprojekt). Konstrukcja kotła pozwala na ograniczenie szkodliwych spalin do atmosfery (CO, NOx, OGC) oraz pyłów.

Kocioł KG 15kW klasyfikuje się do uzyskania dofinansowań z Urzędów Gmin i Miast. Kocioł ten jest kotłem górnokanałowym, jego wielką zaletą jest intuicyjna obsługa i dostęp do kanałów poprzez otwarcie przednich drzwiczek.

Znajduje zastosowanie w instalacjach centralnego ogrzewania i ciepłej wody zarówno grawitacyjnych jak i pompowych. Przeznaczony jest do ogrzewania obiektów mieszkalnych jedno i wielorodzinnych, obiektów użyteczności publicznej takich jak szkoły, urzędy, obiekty handlowe, obiekty produkcyjne i inne. Dzięki małym gabarytom kocioł KG 15kW może być instalowany w kotłowniach mało powierzchniowych, w których ustawienie kotła o większym gabarycie jest niemożliwe.

Kocioł KG 15kW wyposażony jest w automatyczny zespół podawania paliwa i dawkowania powietrza do spalania oraz zbiornik opału. Dzięki zastosowaniu palnika retortowego o szerokim zakresie pracy (30 -100%) uzyskano najbardziej ekonomiczny proces spalania w systemie ciągłym.

Transportowanie opału ze zbiornika do palnika retortowego odbywa się za pomocą podajnika ślimakowego. KG 15kW charakteryzuje się praktycznie bezdymnym spalaniem paliwa co skutkuje niską emisję szkodliwych związków i pyłów.

Paliwa spalane z podajnika:

ekogroszek

Dane techniczne

Wyszczególnienie Parametry techniczne
KG 15kW
Moc nominalna
[kW]
15
Zakres mocy
[kW]
3,7 - 15
Klasa kotła
-
5/ECODESIGN
Sprawność cieplna
η
93,8
Wielkość powierzchni ogrzewanej
[m2]
100 – 150
Maksymalna temperatura wody
[oC]
95
Minimalna temperatura powrotu
[oC]
55
Max. dop. ciśnienie robocze
[bar]
1,5
Paliwo -  Paliwo podstawowe: węgiel kamienny typ 31.1 groszek energetyczny5-25 mm, wydajność energetyczna >28 MJ/kg, zawartość popiołu <7%.
Pojemność zasobnika paliwa
[ kg ]
160
Zużycie paliwa przy max. mocy
[kg/h]
2,7
Wymagany ciąg kominowy
[Pa]
15
Orientacyjna wysokość komina
[m]
4 - 6
Orientacyjny przekrój komina
[cm2]
200
Pojemność wodna
[dm3/l]
60
Średnica czopucha
[mm]
160
Średnica zasilania i powrotu (króćce wodne)
[cal]
GZ 2”
Wymiary gabarytowe zestawu (bez stopek) Szer. zestawu [D]

[mm]

1150
Szer. wymiennika [A]
510
Wys.  [H]
1170
Głęb.  [G]
1010
Czopuch górny [E]
1380
Czopuch tylni [F]
1000
Masa zestawu bez wody (netto)
[kg]
325
Zasilanie elektryczne
[V]
230
Pobór energii elektr. (100% mocy) / (30% mocy)
[W]
60 / 20

Sterowanie

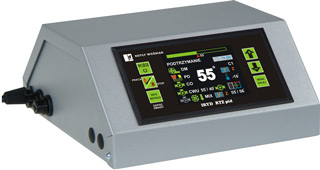

Sterownik IRYD RTZ PID

IRYD RTZ Pid Fuzzy Logic KOLOR jest regulatorem przeznaczonym do kontroli pracy kotła CO z podajnikiem ślimakowym lub tłokowym (z czujnikiem położenia podajnika). Regulator steruje rozbudowaną instalacją grzewczą. Specjalnie zaprojektowane menu umożliwia stopniowe uaktywnianie kolejnych funkcji oraz możliwości regulatora. Regulator ten posiada specjalny algorytm pracy pid fuzzy logic, który po określeniu przez użytkownika maksymalnej i minimalnej mocy kotła potrafi w sposób płynny dobierać odpowiednie dawki opału w zależności od obciążenia instalacji oraz rodzaju opału. Regulator steruje w sposób ciągły pracą dmuchawy dobierając do danej prędkości dmuchawy odpowiednią ilość opału. Ponadto wersja ta wyposażona jest w dodatkowy algorytm pid wpływający na temperaturę spalin regulujący moc kotła tak aby wartość temperatury spalin nie przekraczała maksymalnej zadanej przez użytkownika. Te nowoczesne algorytmy sterowania pozwalają zaoszczędzić na ilości spalanego opału, a co za tym idzie ma to korzystny wpływ na środowisko naturalne.

FUNKCJE REGULATORA:

  • płynne sterowanie obrotami dmuchawy
  • sterowanie podajnikiem z możliwością wycofania przy zacięciu (dostępne tylko w przypadku podajnika tłokowego)
  • sterowanie pompą obiegową CO
  • sterowanie pompą ładującą zasobnik CWU
  • sterowanie drugim obiegiem grzewczym - pompą mieszacza lub pompą instalacji podłogowej
  • sterowanie siłownikiem zaworu mieszającego
  • sterowanie pompą cyrkulacyjną, która może być używana w obiegu cyrkulacji CWU lub cyrkulacji CO
  • obsługa dwóch PILOTÓW lub termostatów pokojowych (dwa niezależne obiegi)
  • możliwość sterowania pogodowego temperaturą kotła jak i obiegiem mieszacza*
  • sterowanie tygodniowe obiegu CO, mieszacza/podłogi, CWU, cyrkulacji CWU
  • tryby pracy ZIMA, LATO, PRIORYTET CWU, BRAK CWU
  • 5 zestawów programowalnych parametrów pomiędzy którymi można przełączać się podczas użytkowania regulatora
  • obsługa czujnika otwarcia pokrywy kosza
  • algorytm zliczający ilość spalanego opału
  • dodatkowy algorytm pid monitorujący temperaturę spalin*
  • funkcja anty zamarzania poniżej 5°C
  • funkcja antystop zapobiegająca zastanie pomp
    *czujnik pogodowy i czujnik spalin należy zakupić osobno.

Do pobrania


Konfiguracje kotła

W zaawansowanej konfiguracji kotła oferujemy kilka opcji:

  • oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
  • oferujemy wybór położenia króćca zasilającego i powrotnego

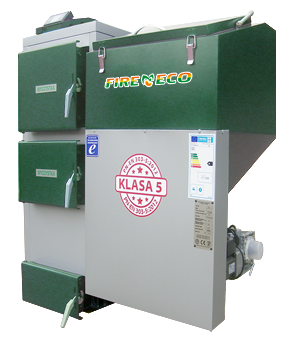

Galeria

Palenisko

Wymiary paleniska dodatkowego

A - głębokość paleniska
B - szerokość paleniska
C - wysokość paleniska

A B C
12 kW 38 32 30
15 kW 38 32 30
18 kW 39 35 30
25 kW 44 35 30
38 kW 49 40 30
50 kW 54 45 32
